Übergabestationen für Nah- und Fernwärme

Wir liefern massgeschneiderte, anschlussfertige Übergabestationen für jede Art und Grösse von Gebäuden.

Die Stationen werden auf die jeweiligen Bedürfnisse abgestimmt und sind somit jeweils individuell an die Situation angepasst. Grössenanforderungen, Lage / Position der Anschlüsse, Anzahl Heizkreise oder auch zusätzliche Regelungsaufgaben werden bei der Entwicklung berücksichtigt.

Grundsätzlich sind dadurch sämtliche Anlagetypen möglich – im Folgenden stellen wir Ihnen einige der meist verwendeten Schaltungen sowie unser verschiedenen Bauformen vor.

Bauformen

Je nach Anforderungen an Leistung und Hydraulik werden die Stationen in den folgenden Bauformen angeboten:

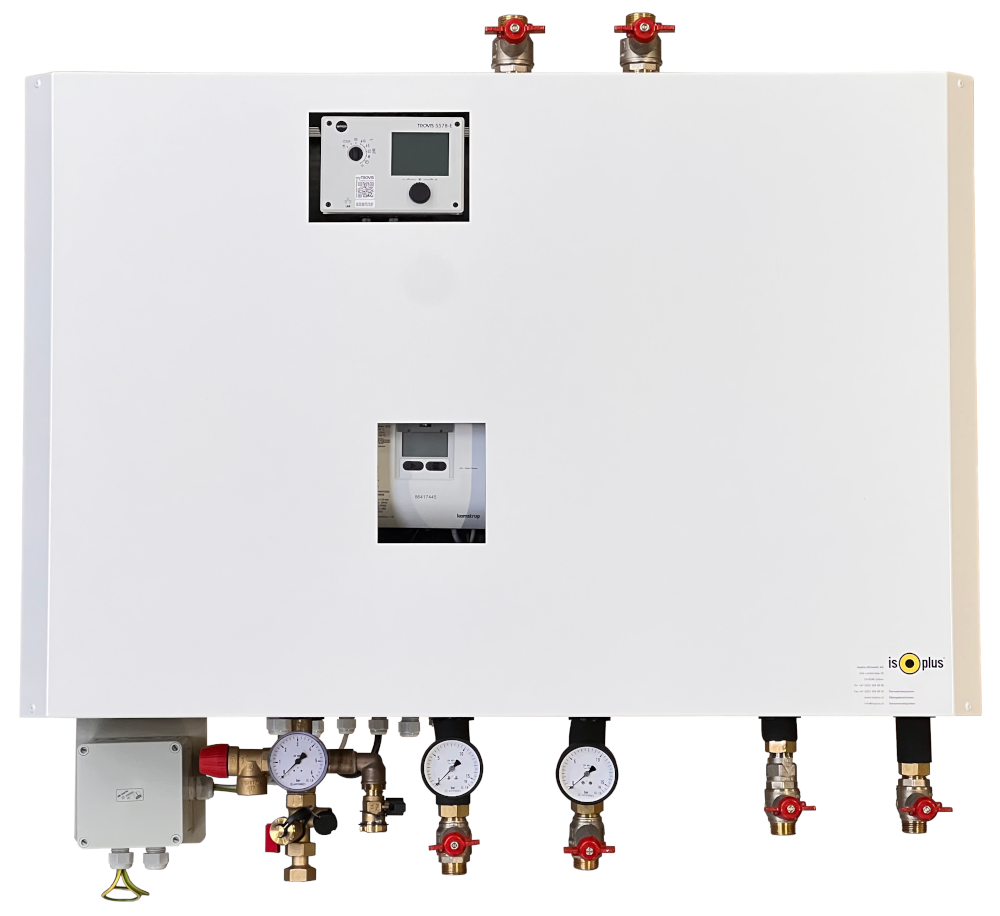

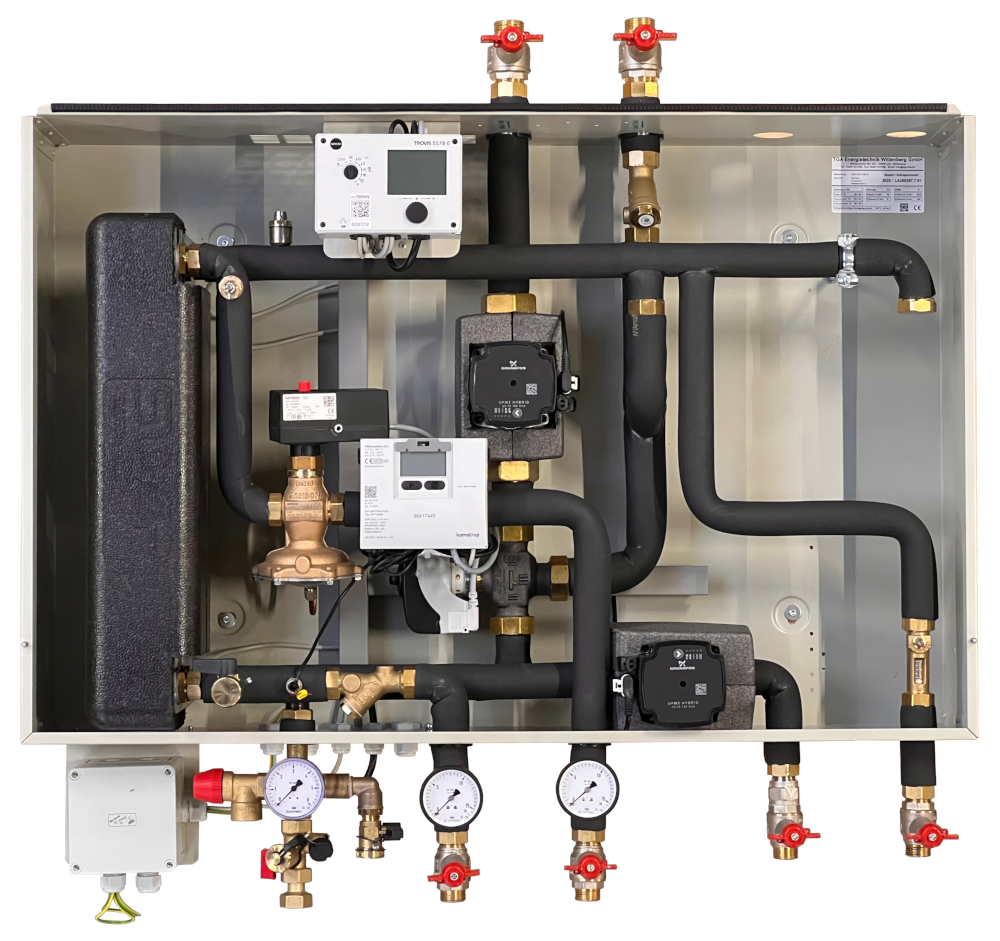

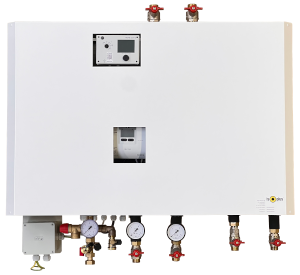

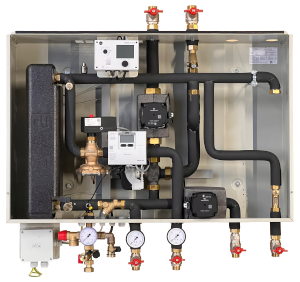

Stationen im Stahlblechgehäuse

Kompakte Geräte im wandhängenden, pulverbeschichteten Stahlblechgehäuse

Leistungsbereich: bis 25kW, max. DN25 (bis max. 2000 Liter pro HK)

Mögliche Schema:
EFH-MIG, EFH-I, EFH-I M, EFH-II M, EFH-I WW, EFH-I M/WW, EFH-II M/WW

Sichtöffnung für den Regler und den Wärmezähler
Zweiter Heizkreis oder Magroschaltung im gleichen Gehäuse möglich
Expansionsanschluss befindet jetzt ausserhalb des Gehäuses
Entleerung sekundär ist nach aussen geführt
Extern vom Gehäuse Manometer für den sekundären Druck
Externe Anschlussdose Buskabel Modbus RTU
Externes Sicherheitsventil
Achsabstände 140mm

Massblätter

Im kleinen Stahlblechgehäuse:

EFH-I / MIG im kleinen Stahlblechgehäuse

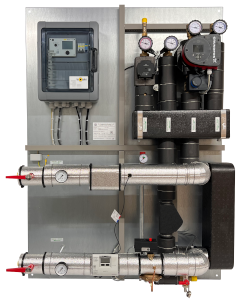

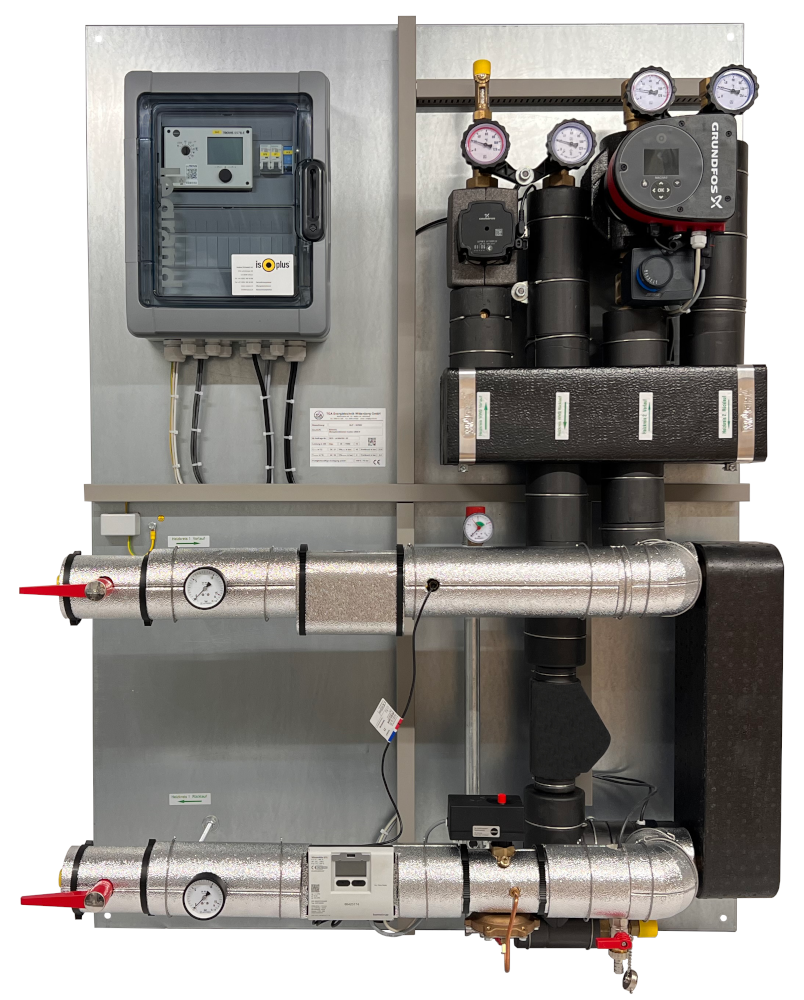

Stationen auf Stahlblechplatte

Stationen auf verzinkter / lackierter Stahlblech-Montageplatte für Wandmontage

Leistungsbereich: bis 75kW, max. DN32 (bis max. 4000 Liter pro HK)

Schema entsprechend den Bedürfnissen

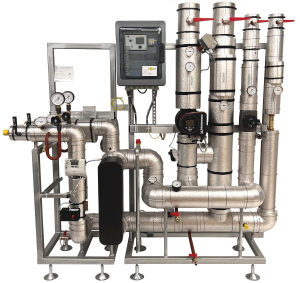

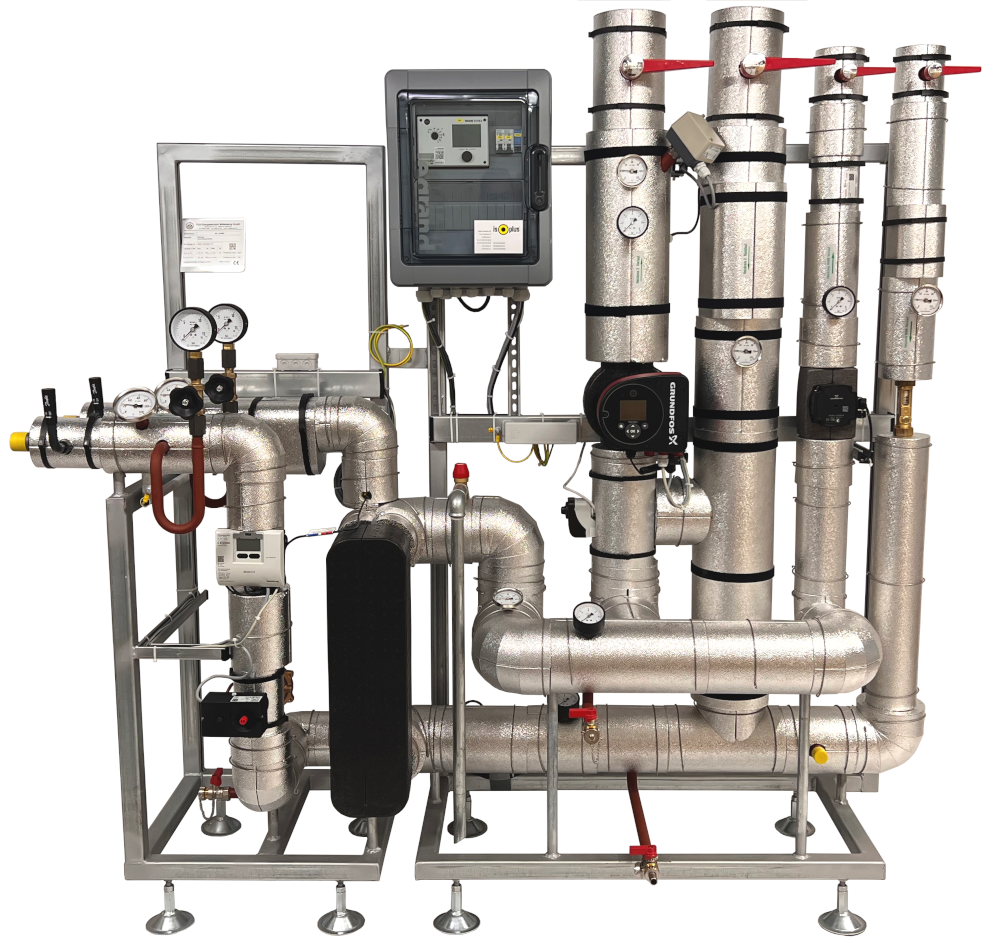

Stationen auf Rahmen

Stationen in Modulbauweise schwingungsarm und schalldämpfend auf selbstständig stehenden Rahmen gebaut.

Leistungsbereich: 80 – 5000kW

Schema entsprechend den Bedürfnissen

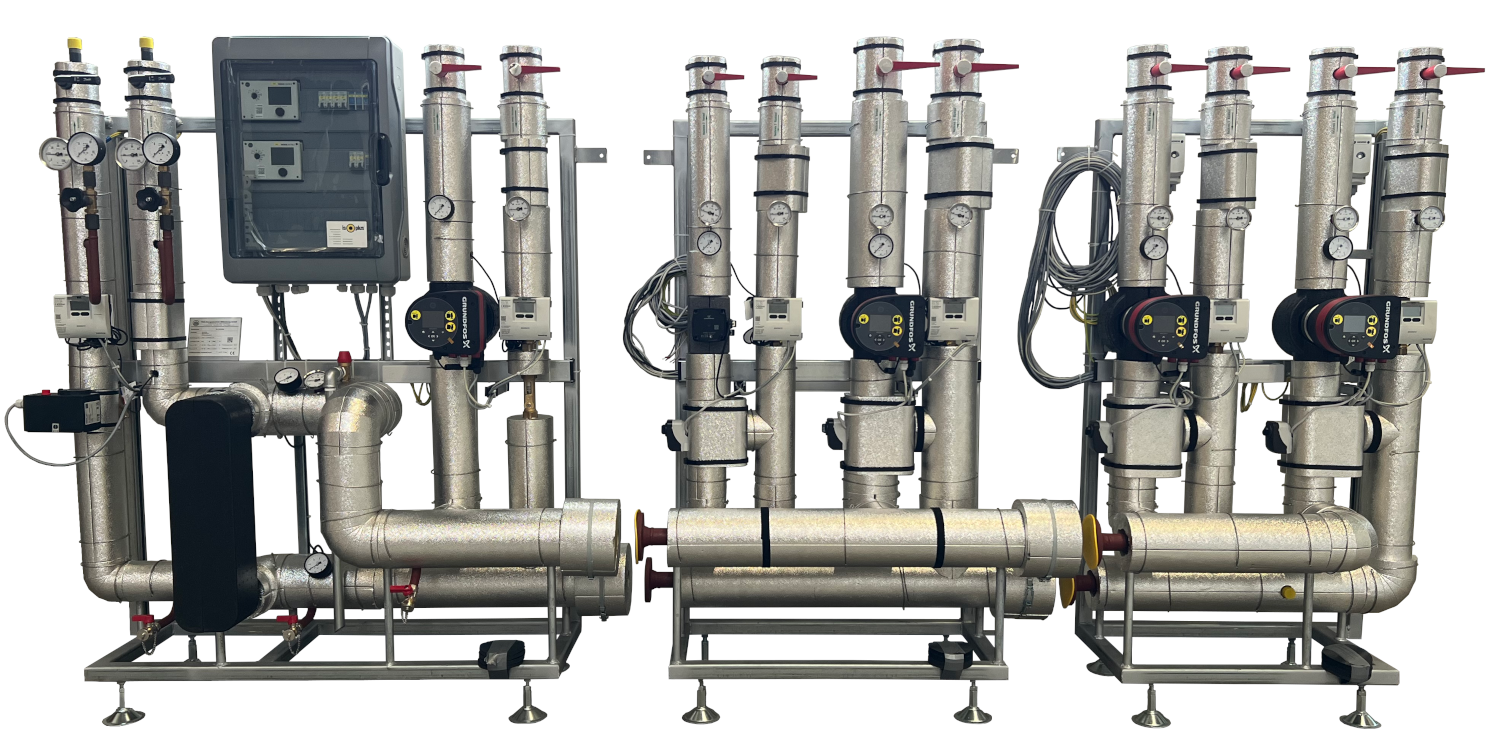

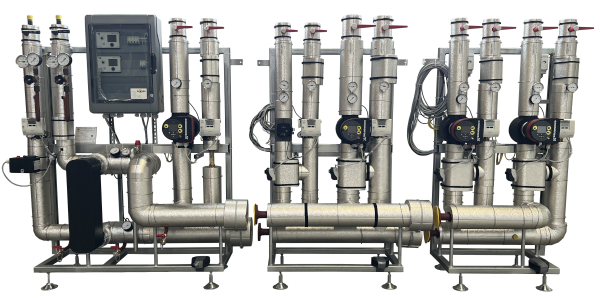

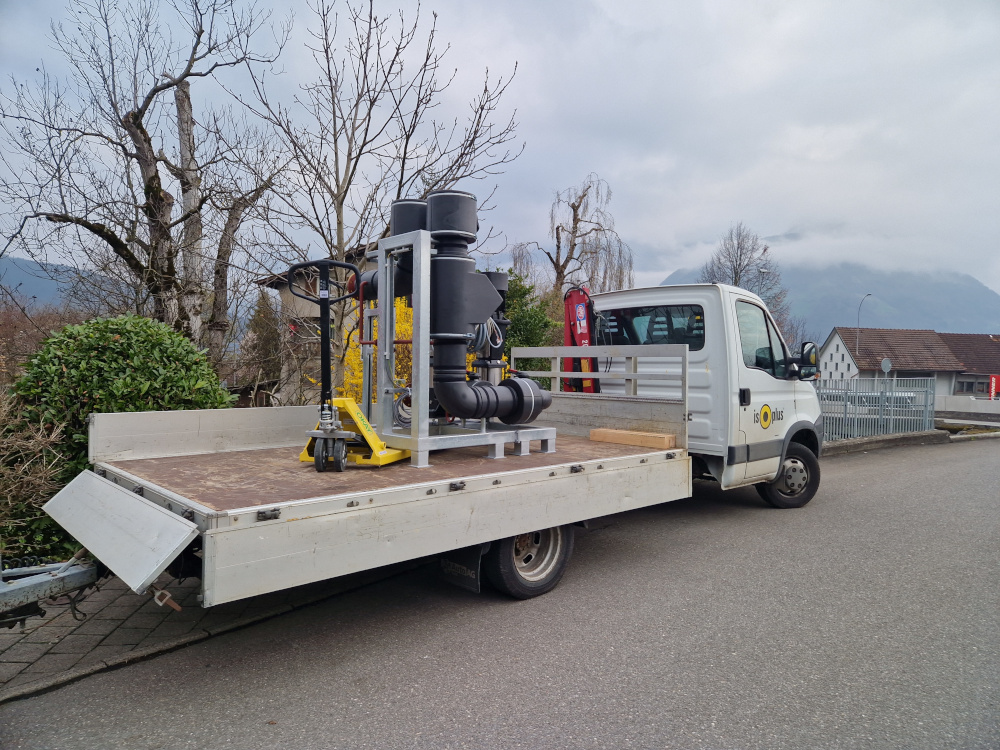

Rahmenstationen in Modulbauweise

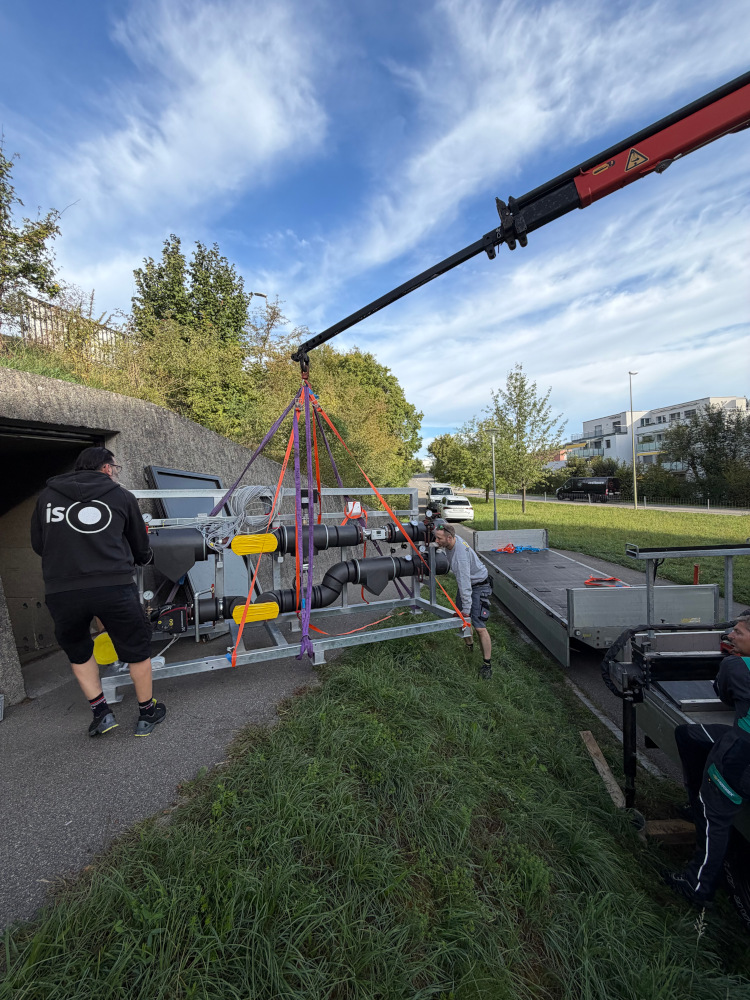

Grosse Rahmenstationen werden in Modulen gebaut und angeliefert. Die Elemente können dann hydraulisch verbunden und elektrisch fertig verkabelt werden.

Bauform nach Bedarf vor Ort

Die Bauform der Stationen kann der Situation vor Ort angepasst werden. Insbesondere bei den Stationen auf Rahmen können umfangreiche Anpassungen vorgenommen werden.

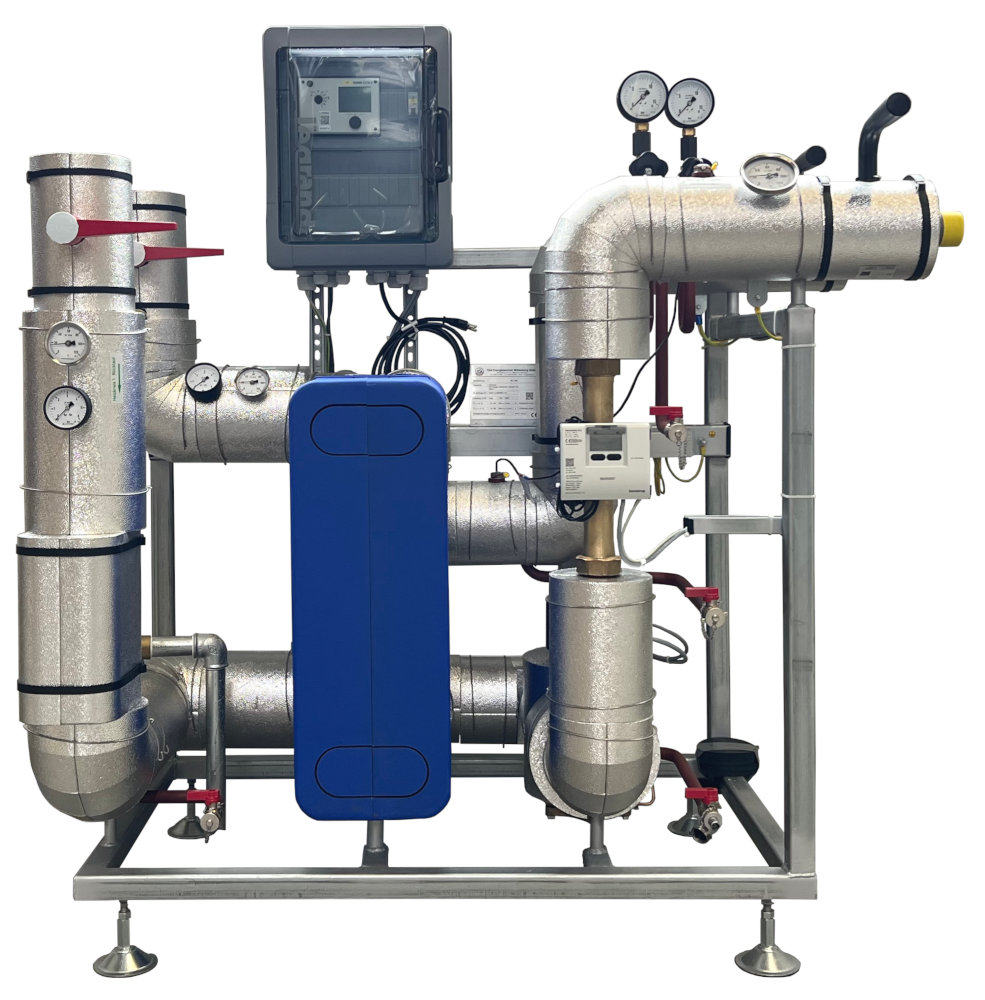

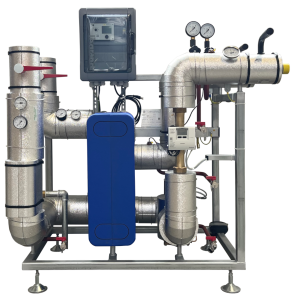

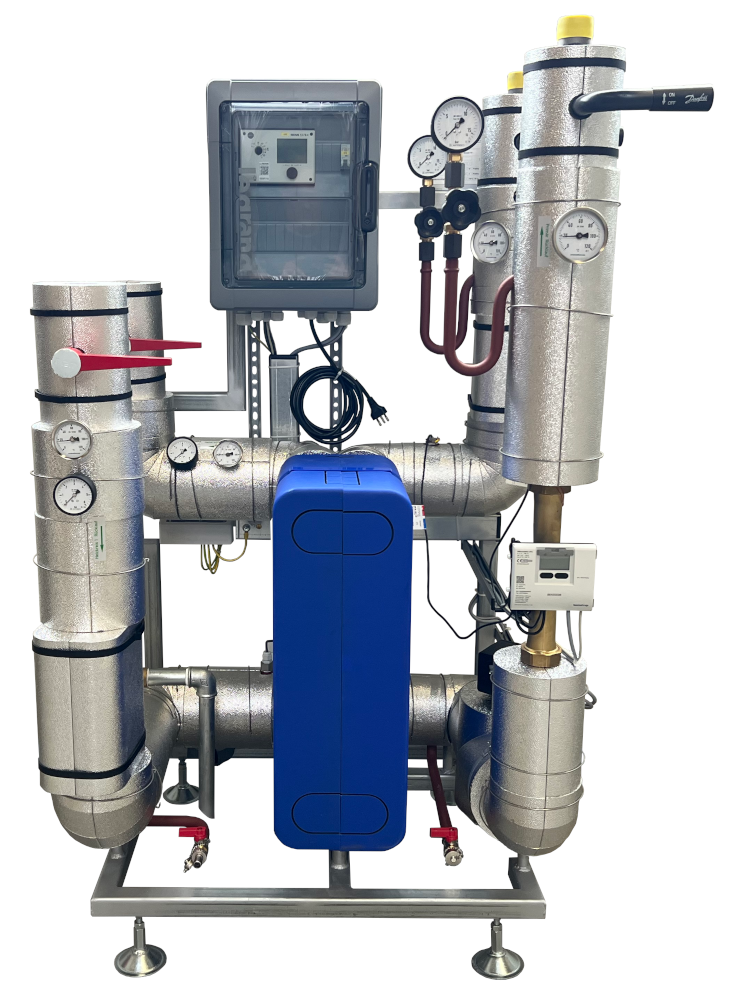

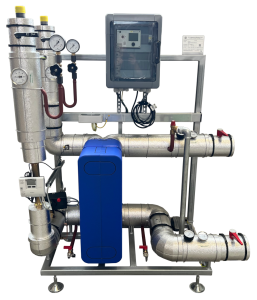

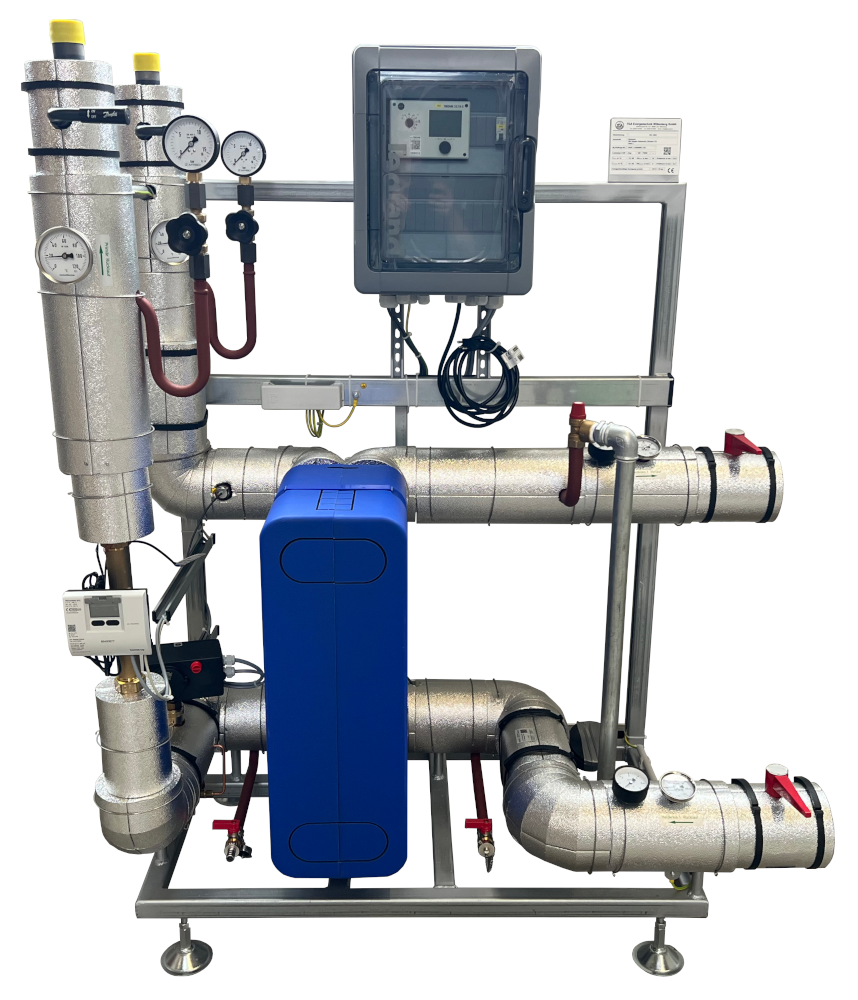

Übergabestation RA-MIG auf Rahmen Primäranschluss rechts horizontal Sekundäranschluss links vertikal nach oben

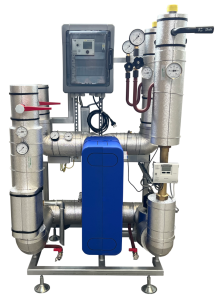

Übergabestation RA-MIG auf Rahmen Primäranschluss rechts vertikal nach oben Sekundäranschluss links vertikal nach oben
Übergabestation RA-MIG auf Rahmen Primäranschluss links vertikal nach oben Sekundärsanschluss rechts horizontal

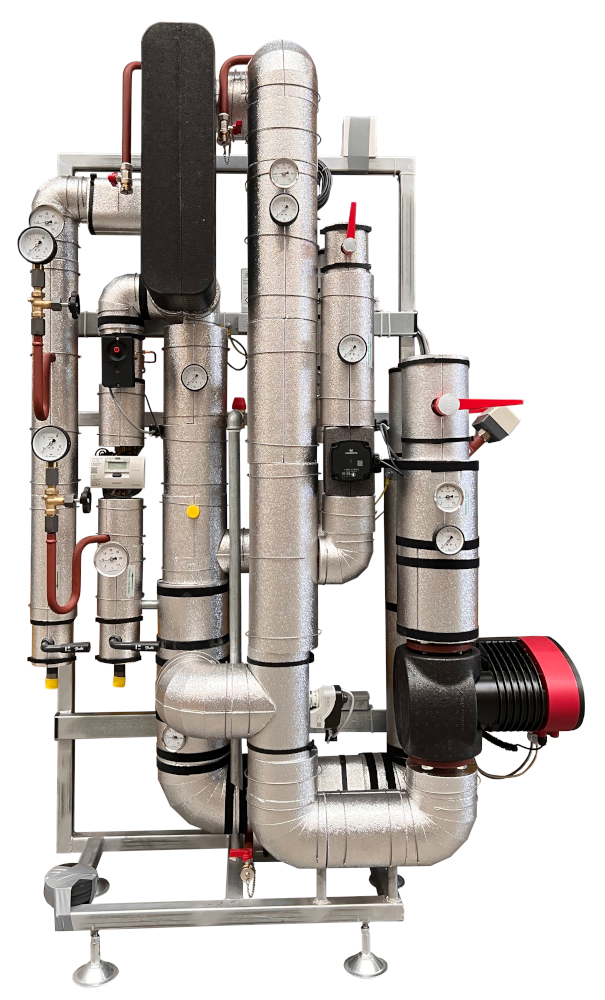

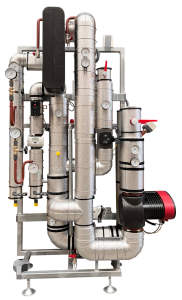

Übergabestation RA-I M/WW auf Rahmen Primäranschluss linke Seite vertikal nach unten Warmwasserabgang mitte vertikal nach oben Heizkreisanschluss rechts vertikal nach oben Station in besonders schmalen Bauweise

Sonderstationen

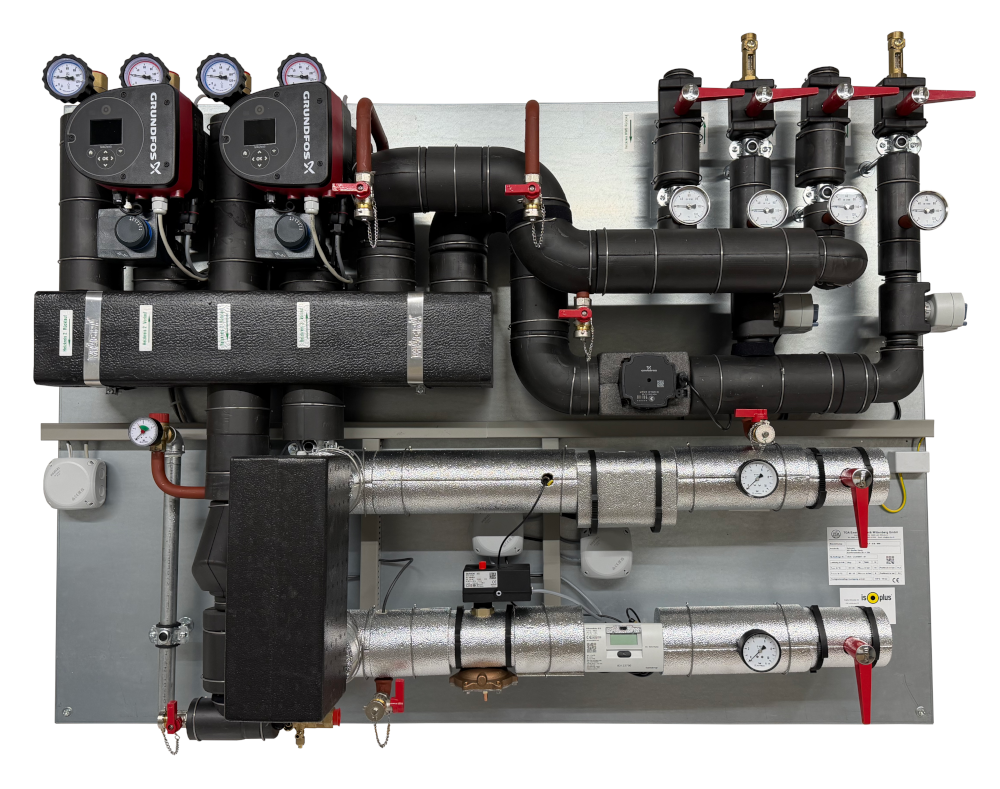

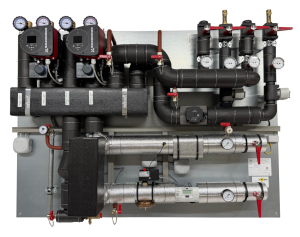

Übergabestation BLP-II M/2WW auf Stahlblechplatte Zwei gemischte Heizkreise Zwei Warmwassergruppen

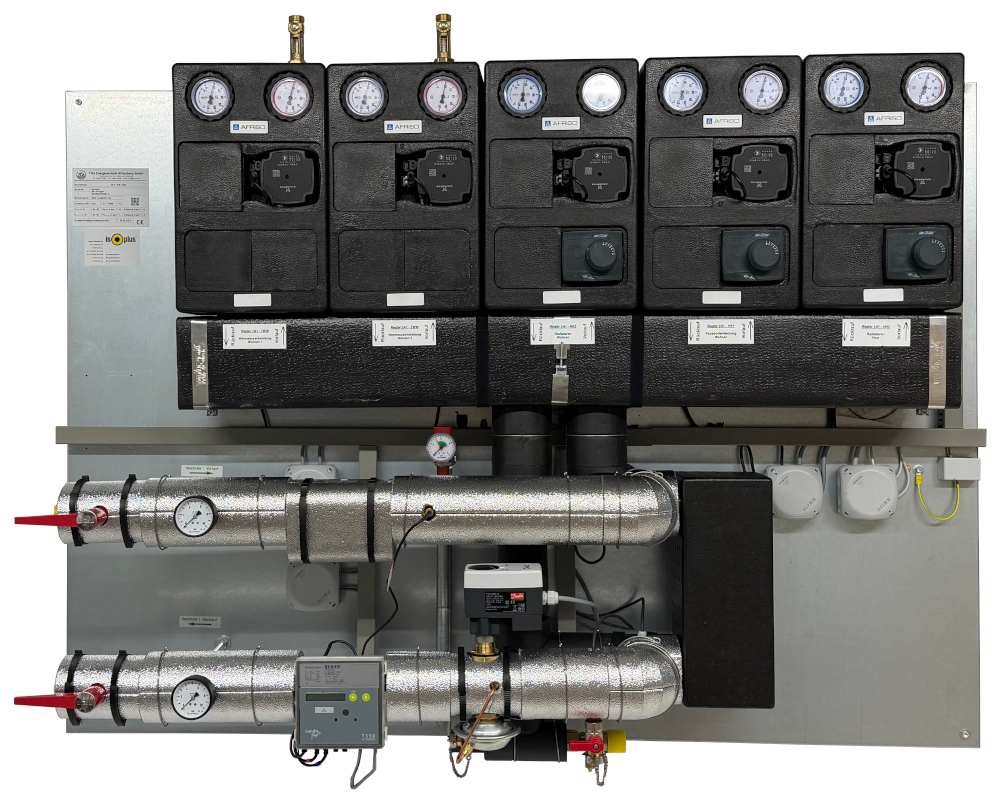

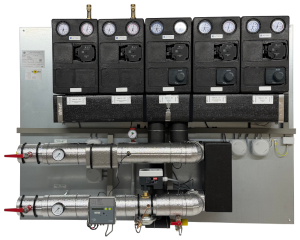

Übergabestation BLP-III M/2WW auf Stahlblechplatte Drei gemischte Heizkreise Zwei Warmwassergruppen

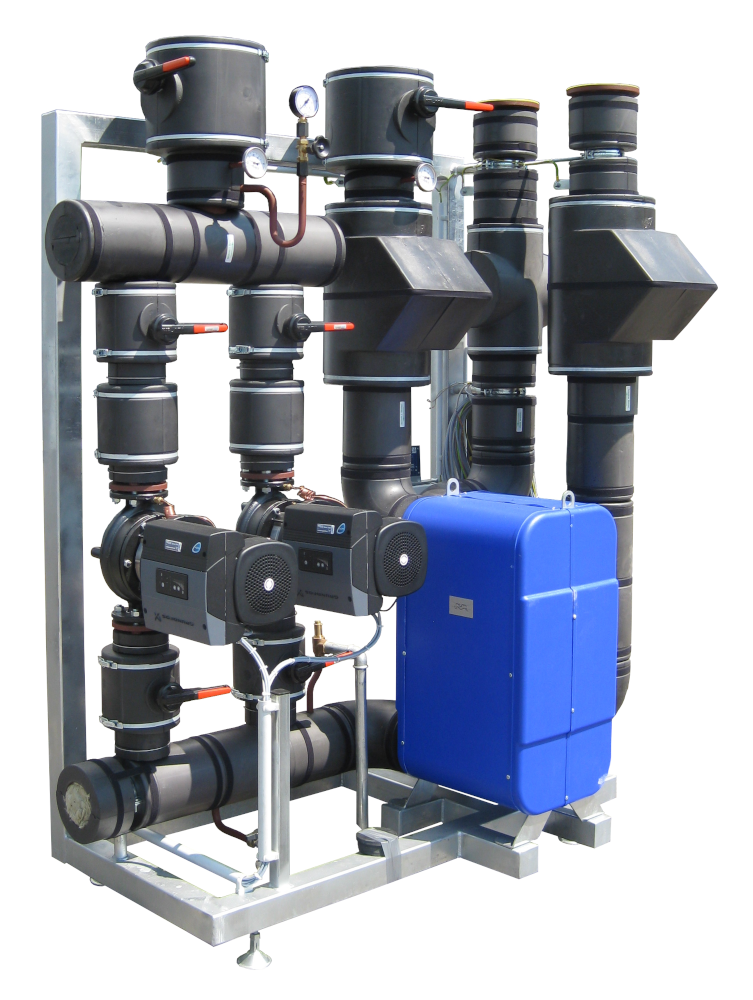

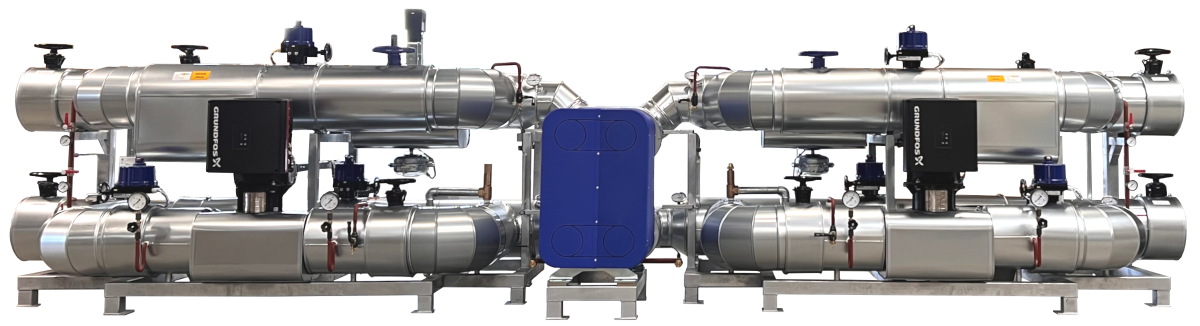

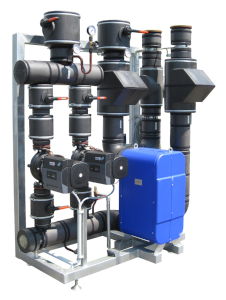

Übergabestation Netztrennung auf Rahmen für die hydraulische Trennung zweier Netzteile, z.B. aufgrund von hohen statischen Drücken.

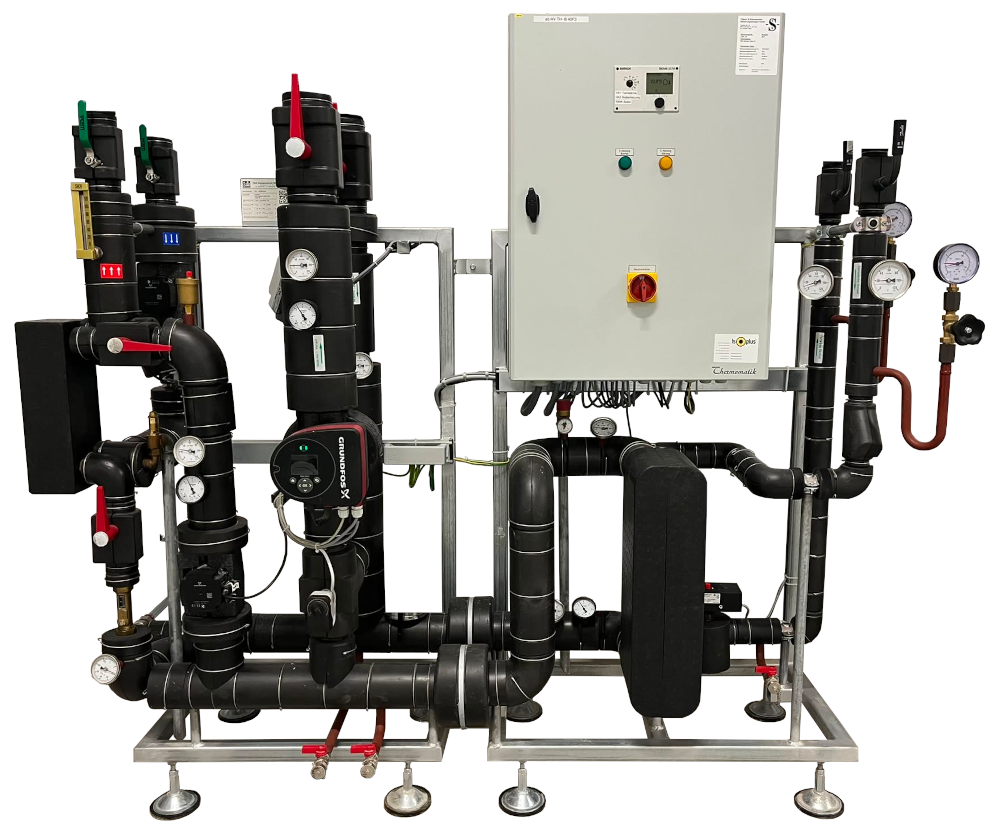

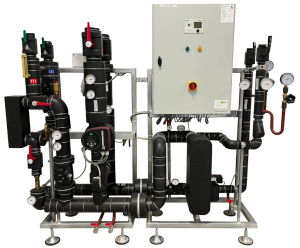

Übergabestation RA-I M/WW-Magro auf Rahmen Station mit Magroladung – also zusätzlichem Wärmetauscher für die Warmwasserladung

Schaltungen / Benennungen

Anlagen im Stahlblechgehäuse zur Wandmontage	Anlagen auf Stahlblechplatte zur Wandmontage	Anlagen auf Rahmen (selbstständig stehend)	Beschreibung	Schema
EFH-MIG	BLP-MIG	RA-MIG	Übergabemodul als Kesselersatz (z.B. bei bestehender Verteilung / Gruppenaufbau sekundär)	Anl. 1.0-1
EFH-I	BLP-I	RA-I	Übergabemodul mit Pumpe sekundär – 1 direkter Heizkreis	Anl. 1.0
EFH-I M	BLP-I M	RA-I M	1 Heizkreis mit Mischventil	Anl. 3.0
EFH-I WW	–	–	1 ungemischter Heizkreis und Warmwassergruppe	Anl. 2.1
EFH-I M/WW	BLP-I M/WW	RA-I M/WW	1 Heizkreis mit Mischventil und Warmwassergruppe	Anl. 3.1
EFH-II M/WW	BLP-II M/WW	RA-II M/WW	2 Heizkreise mit Mischventil und Warmwassergruppe	Anl. 5.1
–	BLP-III M/WW	RA-III M/WW	3 Heizkreise mit Mischventil und Warmwassergruppe	Anl.
–	–	RA-IV M/WW	4 Heizkreise mit Mischventil und Warmwassergruppe	Anl.
–	–	RA-V M/WW	5 Heizkreise mit Mischventil und Warmwassergruppe	Anl.

Wichtig: Dies sind einige der meist gebauten Beispiele – wir erstellen jede Unterstation / jede Schaltung nach Wunsch!

Anpassung auf Kundensituation

Alle Stationen auf Stahlblechplatte oder Rahmen werden kundenspezifisch passend konstruiert und gefertigt – so können beispielsweise die Anschlussanordnung frei gewählt oder die Abstandsmasse den vorhandenen Leitungen angepasst werden.

Vor der Fertigung wird eine Freigabezeichnung angefertigt und dem Kunden zur Kontrolle übergeben.


Abb. Isometrie HK-I M/WW-Magro	Abb. Ansicht von Vorne


Abb. Isometrie HK-V M/WW	Abb. seitlich

Abb. Ansicht von Vorne

Ansicht von Oben

Bussystem

Ein Bussystem ermöglicht den zentralen Zugriff auf den Fernheizungsregler jeder Station sowie die zentrale Auslesung des Wärmezählers. Auch die Visualisierung durch ein übergeordnetes Leitsystem wird dadurch ermöglicht.

Busauslesung

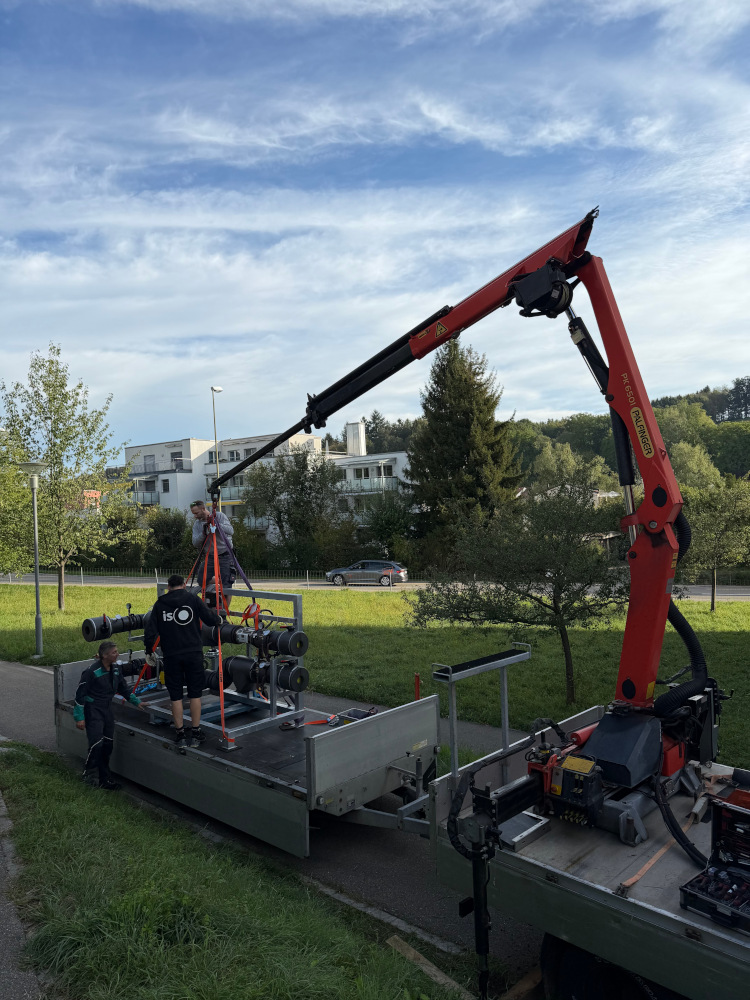

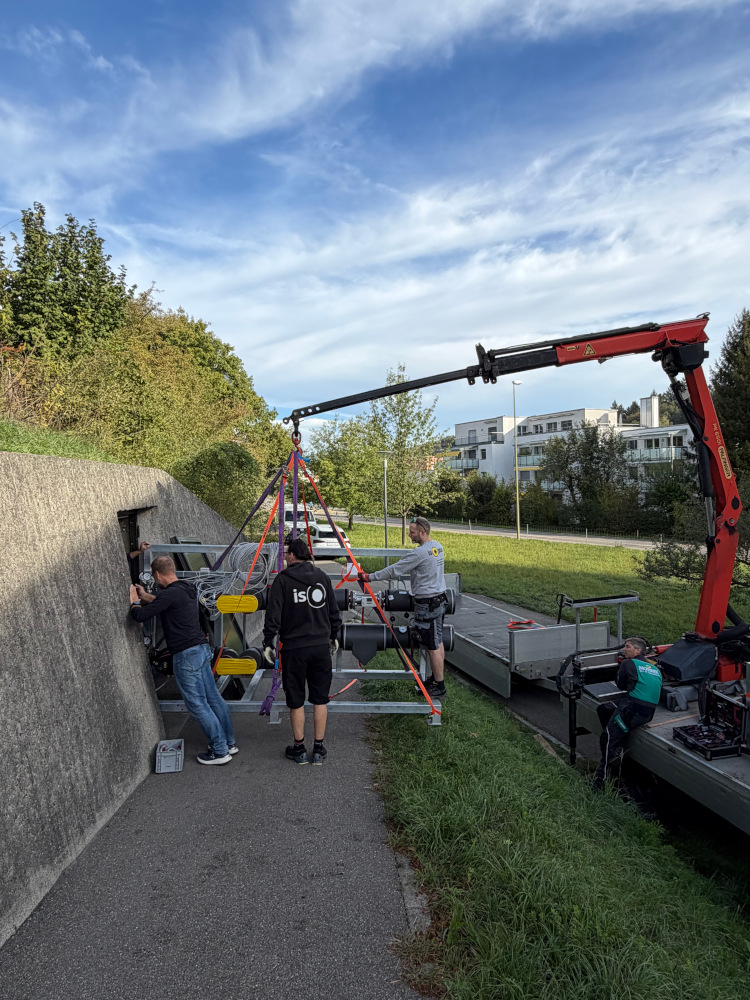

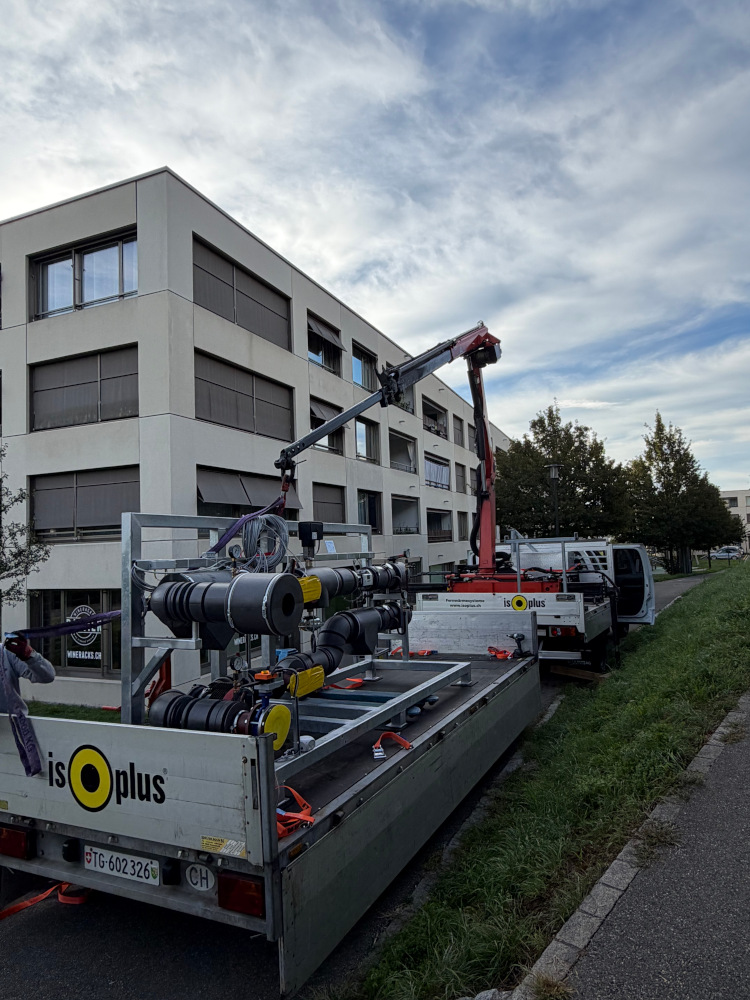

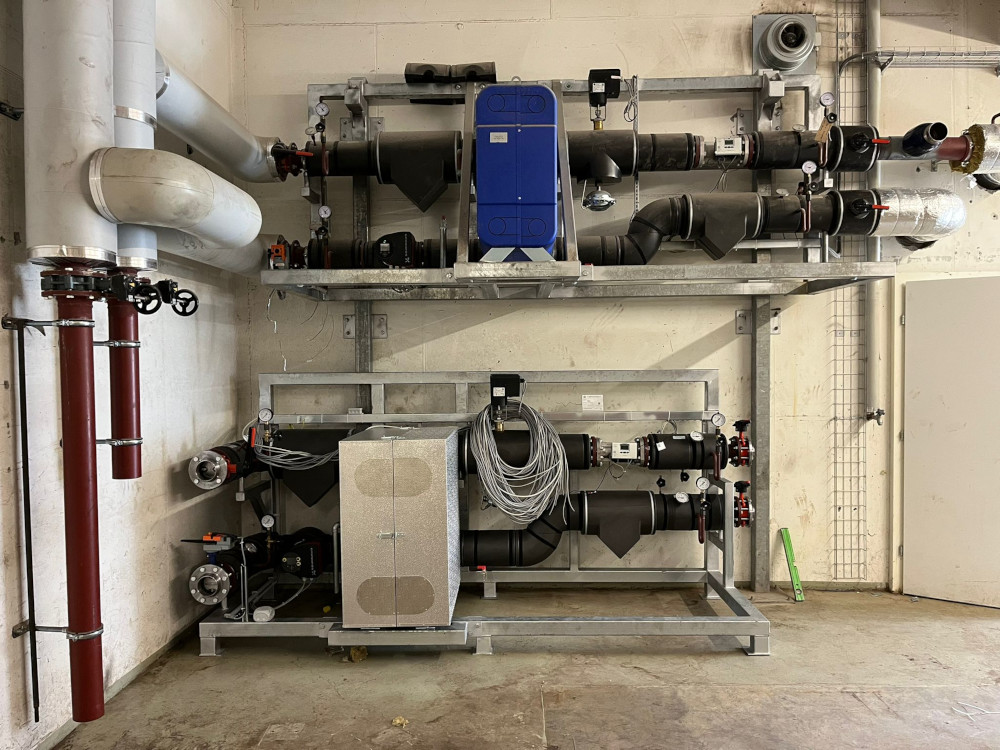

Installierte Anlagen

Produkteblätter und Handbücher finden Sie unter Downloads.
